路燈照明配電箱主要用于對路燈工作時間有特殊要求的小區、學校、醫院、市政工程等場所，它主要由電線、電子元器件及箱體等組成。

工作原理：控制器利用微電腦控制技術自動調節電路中的電壓、電流，并對照明系統進行檢測、分析，調節電路參數，使系統處于能耗與效率相匹配的最佳工作狀態，最大限度地降低燈光照明電路的損耗，從而達到節能省電、延長燈具使用壽命的目的。另外該設備還可有備用系統，以便保護節能設備及保證路燈的正常照明。

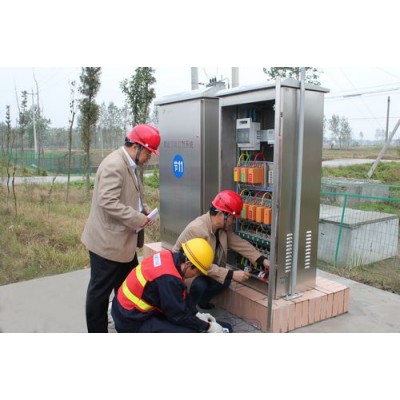

（路燈照明配電箱）

二、使用范圍

1、輸入電壓：220V-250V

2、輸出電壓：195V-250V，可根據用戶的要求和實際情況進行配置

3、額定電流：30A-400A

4、環境溫度：-10℃到+40℃

5、相對濕度不得大于95%，避免接觸易燃易爆及腐蝕性氣體

三、主要結構特點

（一）智能路燈控制功能可選擇：

1.手動、光控、時控等

2.多回路輸出，每回路可具體配置

3.全夜燈、半夜燈控制

4.經緯時間控制器、光控、路燈三遙監控系統

（二）型號選擇

用戶可根據實際需要選擇室外機型、室內機型，對尺寸有特殊的要求另外單獨附加說明。

四、注意事項：

1.安裝地點應無劇烈震動；

2.  安裝應牢固，設備外殼可靠接地，如是安裝在戶外，建議安裝避雷器，垂直傾斜度不得大于5 ；

3.  通電前要認真檢查主線路各接觸點，確保接觸良好、緊固，空氣開關應拉下，操作面板的轉換開關均置于“停止”的位置；

4.  確保外線路無短路現象后可試運行。試運行先將輸出負載斷開，待試運行正常后再小部分負載投入，再滿載運行；

5.　試運行檢測：輸出負載斷開后，“全夜燈控制方式”、“半夜燈控制方式”、“節能旁路方式”、“節能二啟動方式”置于“停止”檔，控制電路開關1QS斷開，檢測無短路后，合閘總輸入開關QF，此時電源指示燈亮，其它指示燈不亮；

6.　無異常后控制電路開關1QS合閘，此時設備開始運行，請觀察有無異常，有無接觸器或者其它開關動作，有動作即為異常；

7.　無異常后請觀察“智能照明節電器主機”輸入電壓顯示，此時輸出電壓為0（或者1、2V），請把測得的輸入電壓與自己的電壓表所測得的電壓是否一致，如果不一致，可在右邊所顯示的“校準參數”校準電壓；

8.　每個校準參數一一對應一個電壓，每修改一個數，需要長按“ＯＫ”鍵后才能保存數據，操作面板上的“→”、“←”、“+”、“－”分別是光標右移、左移、加1、減1；

9.　按“SET”鍵可進入節電器參數設置，用戶進入“參數設置”界面后，查看各參數是否為空，如果為空，請?jiān)O(shè)置自己具體情況所需要的參數；

10. 以 上無異常后，“全夜燈控制方式”可轉換到“手動”，此時，ＫＭ１吸合，相關的全夜燈接觸器也會吸合，此時可以檢測輸出電壓是否正常，如無異常，“節能旁路 方式”選擇“旁路”，此時旁路接觸器ＫＭ２吸合，全壓輸出，選擇“節能”檔時，再選擇“節能二啟動方式”就可以“自動”或者“手動”選擇節電檔位。

11.　運行時，“全夜燈控制方式”、“半夜燈控制方式”、 “節能二啟動方式”都選擇“自動”、“時控”或者遙控，“節能旁路方式”選擇“節能”，設置就能自動運行。

12.　在開燈時，“全夜燈”和“半夜燈”盡量不要同時開關燈，最好間隔數分鐘以上，這樣避免開燈時沖擊電流過大，出現過載。

五、采購時注意事項：

1.平面圖紙

2.數量、型號、功率及特殊要求
