一、概述
有源濾波柜又叫有源電力濾波器，它是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠對大小和頻率都變化的諧波以及變化的無功進行補償。主要用于通信行業、半導體行業、石化行業、化纖行業、鋼鐵/中頻加熱行業、汽車制造業、醫院系統、劇場、體院館等。
有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電 路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波 與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補 償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。

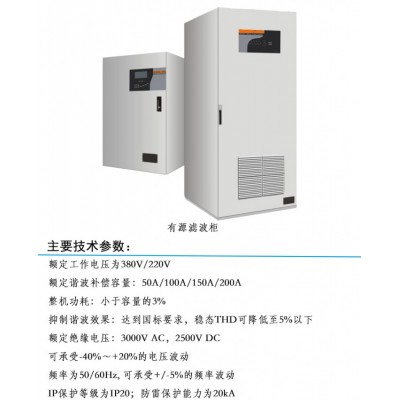

二、適用范圍
1.額定工作電壓為380V/220V。
2.額定諧波補償容量：50A/100A/150A/200A。
3.整機功耗：小于容量的3%
4.抑制諧波效果：達到國標要求，穩態THD可降低至5%以下。
5.額定絕緣電壓：3000V AC，2500V DC。
6.可承受-40%～+20%的電壓波動。
7.頻率為50/60Hz, 可承受+/-5%的頻率波動。
8.IP保護等級為IP20；防雷保護能力為20kA。
三、功能原理
1.自動限流。自動限定在額定容量范圍內100%輸出，如果負載側諧波電流大于機 器額定容量，機器會在額定容量內繼續輸出電流補償諧波，不會發生過載導致自身超載或退出運行。
2.負載短路保護?？沙惺茇撦d瞬間短路的沖擊，在短路消除后重新啟動。
3.并聯獨立控制。并聯接入電網，不會因機器故障導致電網發生斷電事故。多臺有源電力濾波器并聯系統，如果一臺因故障退出運行，剩余的 機器仍能正常工作實現濾波功能。
4.三相電流獨立控制。各相電流獨立控制，單相注入電流，不受系統三相電流不平衡影響，中性線濾波能力為相線的三倍。
5.監控系統。系統具備快速、完全的故障自檢功能，包括市電欠壓或過壓、母線 過壓或過流、風扇故障、功率器件過溫、輸入保險絲熔斷等各種故障自檢，所有故障均通過LCD顯示屏及LED運行狀態燈發出告警信號，同時機器自動采取相對 應的操作保護系統。 監控系統在供電或斷電情況下可保存500條故障記錄，便于分析原因 及排除故障。
四、結構特點：
1.濾波精度高，諧波電流濾除率可達97%以上；
2.濾波范圍廣，濾波次數：2--50次諧波及間諧波；
3.對負載的波動響應快，響應時間為1us；
4.動態注入電流以抑制諧波和補償功率因數；
5.不會與系統發生諧振；
6.可多臺組合擴展容量；
7.抑制系統過電壓，改善系統電壓穩定性；
8.阻尼電力系統功率振蕩；
9.能抑制電壓閃變、補償三相不平衡、提高功率因數；
10、系統的自我保護和穩定性極強；
11.動態有源濾波，全面改善電能質量；
12.DSP全數字控制，20KHz開關頻率，對負載的動態變化迅速響應；
13.諧波補償次數可選擇，最高能濾除50次諧波；
14.薩頓斯有源電力濾波器可選擇同時補償無功；
15.具備三相不平衡補償能力；
16.具有自動限流功能，不會發生過載；
17.效率高，滿載損耗小于2.57；
18.并聯安裝方式，安裝簡單，體積小；
19.降低線路損耗，消除諧波引起的變壓器和電機發熱，實現系統大幅度節能；
20.有源電力濾波器的濾波效果不受系統阻抗變化影響，并能自動抑制系統諧振；
21.按照配電結構，可選擇局部補償、部分補償或總補償，CT可位于電源側或負載側；
22.易于擴展和冗余設計，可最多10臺并聯運行。
五、訂貨須知
1. 功能、功率、型號及數量。
2. 設計圖紙及品牌配件要求。
3. 其他特殊要求。
4. 聯系人、聯系方式、聯系地址。
