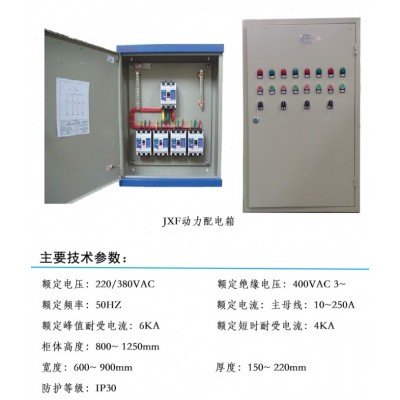

JXF配電箱是一種根據元件型號、規格、數量設計組裝成各種控制功能的配電箱，由于箱體的尺寸大小可任意選擇箱體，使結構緊密到相當完善的組合，箱體材料由冷軋鋼板或不銹鋼制作。

二、 適用范圍：

廣泛運用在配電站、工廠、工礦企業、民用建筑中的交流50HZ，額定工作電壓交流380V，額定工作電流至250A的低壓配電系統。

我公司生產的JXF配電箱符合IEC439-1《低壓成套開關設備和控制設備》，GB7251.3-2006《低壓成套開關設備和控制設備》相關標準要求。同時我公司生產的低壓成套設備獲國家3C認證。

1.額定電壓：220/380VAC;額定絕緣電壓：400VAC 3~;

2.額定頻率：50HZ;

3.額定電流：主母線：10~250A，額定峰值耐受電流：6KA；額定短時耐受電流icw：4KA。

4.柜體高度：800~ 1250mm；

5.寬度：600~ 900mm；

6.厚度：150~ 220mm。

7.防護等級：IP30。

三、結構特點

技術成熟

JXF配電箱，原理簡單，組要組成部分：各種開關元器件、殼體、門、支架、零排、保護接地排、絕緣導線等。

2、安全。柜型是戶內封閉式配電柜，采用專用型材組裝式結構，殼體采用厚度為1.2mm的冷軋鋼板，具有重量輕，強度高等特點。

3、進線方式：上進線下出線。方便布置動力線。

4、箱內設TMY-5mm×30mm的接地銅排，箱門用多股軟通編織線與箱內PE點連接，整個箱體結構形成了連續的保護電路。

5、柜體表面采用環氧粉末靜電噴涂，均勻美觀利于防腐，附著力強，質感好，外觀給人感覺舒服，內部結構件采用鍍鋅工藝，具有一定的防腐蝕能力。

6、柜內元器件采用國內外質量卓著大品牌低壓電器。產品穩定性好。

7、裝配精良。我們有一批專業的裝配工人。熟練、技能扎實。

8、確認環境溫度在-5℃-40℃，在常溫下相對濕度不超過90%，無凝露；如果環境溫濕度超過此要求，需要特殊設計的開關控制柜?；虿扇∫欢ǖ拇胧┖蟛拍苁褂?。

9、供電電壓在-10%-+10%之間

10、海拔高度不超過2000米。

四、注意事項：

1、首先確認JXF配電箱的安裝地點無爆炸性、腐蝕性氣體或塵埃；在看安裝基礎是否平整，槽鋼安放是否平整、穩當，主母線連接好時，在上并柜螺栓，并同基礎槽鋼點焊牢固。

2、確認JXF配電箱的安裝地點無劇烈震動，安裝時要預留維修通道；應確認離墻面留足夠的安全距離。

3、非專業操作人員，禁止隨意對本控制柜進行操作。

4、禁止帶電進行維護，更換元器件，如發生故障，需要更換元器件，必須斷開電源和負荷，確保無電狀態下由專業的電工進行更換。

5、禁止私自改造本控制柜，改變里面的接線，如果由此而導致的事故或后果，我方不承擔任何責任。

6、各種儀表參數的設置，要嚴格按照說明書進行，如果因為客戶的操作失誤，導致的嚴重后果，致使設備損壞，我方不承擔任何與之有關的責任，用戶在使用過程中，遇到相關的技術問題可致電我公司技術人員溝通，我公司技術人員會在電話中盡心解答使用中的問題，并進行解決。如還不能解決問題，我方會根據客戶反映的實際問題排專人到現場進行服務。

五、訂貨須知

1、需提供主電路方案系統圖；

2、提供原理圖或者原理接線圖；

3、柜內電器元件的規格、數量、品牌。

4、開關柜的排列機組合平面布置圖。

5、柜子的尺寸。

最好填寫訂貨規范書，或者以技術協議的方式。
