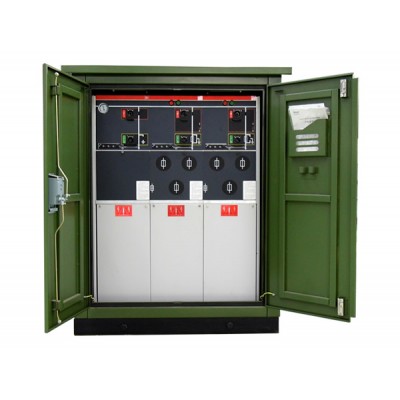

環網高壓開關柜又叫做箱式環網式高壓開關柜，簡稱環網柜。HXGN中，H代表的含義是：環網開關設備；X代表的含義是：金屬封閉箱式；G代表的含義是：斷路器安裝方式是固定式；N代表的含義是：使用環境是戶內。在此之后不同字符代表的是不同的設計序號、額定電壓、線路開關等。

環網柜主要由高壓斷路器、負荷開關、接觸器、高壓熔斷器、隔離開關、接地開關、互感器和站用變壓器，以及控制、測量、保護、調節裝置，內部連接件、輔件外殼和支持件等組成的成套配電裝置，其內的空間以及空氣或復合絕緣材料作為絕緣和滅弧介質，用作接受和分配電網的電能?；蛴米鲗Ω邏河秒娫O備的保護和控制。

環網柜主要適用于工廠、車間、小區住宅、高層建筑等場所的配電系統，環網供電或雙電源幅射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

二、適用范圍

1) 使用環境條件：

(1) 海拔高度：不超過1000m。

(2) 環境溫度：不高于+ 40℃，不低于－ 5℃。

(3) 相對濕度：≤ 90%（15℃）。

(4) 抗震能力：地面水平加速度0.4g。

地面垂直加速度0.2g。

(5) 安全系數：安全系數> 2。

特殊使用環境條件，訂貨時協商解決。

2) 使用技術條件及產品試驗參數：

(1) 額定工作電壓：10kV。

(2) 最高工作電壓：12kV。

(3) 額定工作頻率：50Hz。

(4) 額定關合電流≥ 63kA，額定開斷電流≥ 25kA。

(5) 額定動穩定電流：63、（80）kA（峰值）。

(6) 額定熱穩定電流：25、（31.5）kA。

(7) 對10kV 不接地系統（中性點經消弧線圈接地）高壓設備

的絕緣水平應符合額定電壓15/17.5kV 等級標準。

(8) 工頻耐壓：瓷絕緣工頻耐壓：42kV、1min；

非瓷絕緣工頻耐壓：38kV、1min。

(9) 沖擊耐壓：75kV（峰值）。

(10) 溫度：開關柜可接觸部件 30℃；

導體表面 65℃。

(11) 內部故障電弧效應試驗：

電纜室：20kA/0.1s；

斷路器室：20kA/0.8s。

三、結構特點

(1) 每個柜中的元件，如母線、斷路器、電壓互感器和出線電纜等均應隔開。

(2) 斷路器室應由一個鋼板封閉單元組成，并帶有用于拉出型可動部分所必需的裝置，相同參數的可移動元件應能互換，具有相同參數和結構的其他元件也可互換。

(3) 柜的金屬殼和隔板均應是可靠接地，接地導體和接地開關額定值應滿足額定短時和峰值耐受電流的要求。銅導體的電流密度應不超過200A/mm2。

(4) 在運動位置上的隔離插頭，應耐受短路沖擊電流并保證接觸良好。

(5) 當拉出小車時，應確保隔離插頭斷開。隔板的開口能自動關閉以防止接觸到帶電部分。

(6) 在開關柜里的元件應裝有聯鎖，小車只有當斷路斷開時才能拉出，接地開關和斷路器應有可靠聯鎖，對于操作接地開關應有清楚的指示計指示出線側無電壓，且斷路器斷開以防誤操作。

(7) 柜殼用金屬構成，殼體滿足保護規程要求，地板和墻壁都不能作為柜殼的一部分（柜底應允許兩條電纜穿入并作終端，例如可用橡皮墊等，在底部以上的電纜室應有足夠的安裝空間以安裝大截面電纜和零序電流互感器）。

(8) 用于正常維護的門和蓋應不用手動工具即可打開，但是為了操作人員的安全應有聯鎖裝置。此外，應提供專門掛鎖。

(9) 如殼體上有一觀察口，它應有足夠的機械強度并應考慮殼體與電氣元件間的安全距離和靜電屏蔽措施。

(10) 氣孔或排氣口應與殼體有同樣的安全等級。

(11) 隔板應滿足其保護標準，絕緣隔板應能耐受工頻耐壓試驗。在主電路和絕緣隔板之間應有足夠的空氣間隔以能夠承受150% 額定電壓的耐壓試驗。

(12) 在每個柜中的母線應裝在單獨的母線隔層中，母線和電纜連接可用銅帶，相序的排法是第一相L1（用黃色表示），第二相L2（用綠色表示），第三相L3（用紅色表示）從上至下或從左至右或從里到外。

(13) 封閉開關裝置應能方便組裝運輸和現場安裝，應有電纜終端頭、安裝孔、起吊螺栓、螺栓孔接地線、銘牌、掛鎖等。

(14) 柜殼的涂漆顏色見工程設計圖，如圖中未指定要求時由制造廠決定。

(15) 距離（由廠家提供）：固定觸頭與絕緣板的護門之間;帶有絕緣管動臂與隔離板間;相間（中心距離）;相對地（中心線）;母線相間距（凈距）;相母線對地（凈距）。爬電距離分別給出：瓷質材料和有機材料。

(16) 在出線電纜上裝有氖燈型電壓顯示器。

(17) 母線和引線的接頭都有絕緣。

(18) 柜里根據需要裝有加熱和照明設備。

(19) 進線柜是可移出的隔絕小車型。

(20) 各柜母線每三個柜設一個裝拆點。

(21) 開關柜上下部的通風孔加隔塵網。并達到防護等級：

IP4X 級要求。

(22) 柜后左側設接地螺栓，并標以標記。

(23) 電纜小室中電纜端子距柜底高度，不低于700mm。

四、注意事項

1) 開關柜聯鎖要求(主要指配備必要的機械和電氣聯鎖裝

置）；

2) 開關柜的進出線形式；

3) 開關柜內所有二次絕緣組件（如端子，輔助開關，插件

等）的要求；

4) 對測量、顯示儀表的要求；

5) 進線電壓互感器、計量用電壓、電流互感器的安裝形式

的要求；

6) 帶電顯示器、接地開關的形式及安裝位置的要求；

五、訂貨須知

1.產品的功能、型號、功率及數量

2.產品的電子元器件品牌要求

3.設計圖紙及其他特殊要求

4.聯系人、聯系方式、聯系地址
