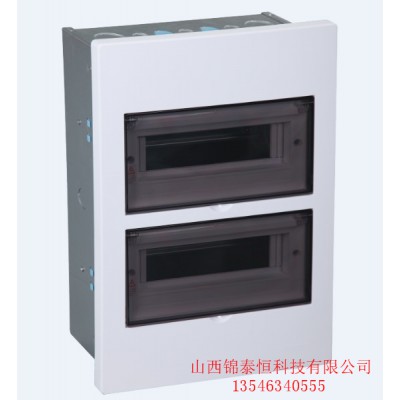

戶內配電箱指的是安裝在在室內的各種配電箱的統稱，一般多指戶內照明箱、多媒體集線箱等。常見的安裝方式有明裝和暗裝。主要用于家庭、小區、醫院、學校、企業等。
二、適用范圍
（一）國家、行業標準：
1.《低壓成套開關設備》（GB7251）；
2.《金屬涂覆和化學處理》（GB/13911）；
3.《低壓斷路器》（GB10963-99）；
4.《低壓電器基本標準》（GB4025）；
5.《低壓電器基本試驗方法》（GB998）；
6.《家用和類似用途的帶過電流保護的剩余電流動作斷路器》（GB16917）；
7.《低壓熔斷器》（GB13539）；
8.《建筑電氣工程施工質量驗收規范》（GB50303－2002）；
9.IEC標準及其他相關國家標準；
10.各地區的地方標準等。
（二）工作環境要求
室內使用環境溫度：-5℃至+40℃；
室外使用環境溫度：-25℃至+50℃；
相對濕度：日平均值不超過95%，月平均不超過90%（25℃），相對濕度應符合GB7251.1-1997及GB7251.2-1997標準。
三、結構特點
（一）設計標準
1.每套住宅應單獨設住戶配電箱。住戶配電箱應設置電源總斷路器，用戶箱的進線開關，要求能同時切斷相線、零線，其中單相的要求用2P開關，三相的要求用3P+N開關。
2.空調電源插座、廚房電源插座、衛生間電源插座、其他電源插座及照明，應單獨回路設計。
3.每個空調電源回路不宜超過兩只電源插座，但每只柜式空調電源插座應單獨一個回路。
4.各配出回路保護斷路器均應具有過載保護和短路保護功能。
5.普通插座電源及柜式空調回路應具有漏電保護功能。
6.配電系統的接地型式為TN-S，由低壓配電屏開始中性(N)和保護接地線(PE)就應分開，所有配電箱內應配備N線和PE線兩條小母線或接線端子。
（二）生產工藝標準
元件技術性能及參數：箱體及面蓋：
1.入戶照明配電箱的面板材料可為鋼板或塑料，耐火等級及機械強度均能滿足規范要求；
2.防護等級：IP20以上；
3.箱體應有一定的機械強度，周邊平整無損傷。要求采用不小于1.2mm厚優質鍍鋅鋼板制做；
4.箱體至少在上下兩側沖有敲落孔，敲落孔孔徑與配線管管徑要匹配，箱體沖敲落孔由供應商與現場施工單位共同確定；
5.箱體內外均應做防腐蝕處理，表面鍍鋅后，再做噴塑（噴涂層厚度大于60微米）處理，鍍鋅和噴塑層無脫落；
6.箱體深度應能滿足不同地區的需求；
7.面蓋耐非正常熱和耐燃能力應符合IEC60695-2-1標準；
投標產品必須獲得CCC認證證書。
（三）組裝配線
1.配電箱上的電器、儀表等應符合電具、儀表排列間距要求；
2.全部緊固件均應采用鍍鋅件；
3.全部配線應符合規范要求；
4.接線端子應與導線截面匹配；
5.盤內有接地要求的電器、盤面，其外殼應可靠接地；
6.連接可動部位的導線做法，應符合規范要求；
7.配線整齊、清晰，導線絕緣良好，所有接線應打回型彎接入；
8.配電箱箱內分別設PE、N端子排。
9.提供所有用戶配電箱需配置的各類安裝材料及附件。
10.配電箱內一次線按過負荷保護要求選擇匯流排，要求匯流排含銅量不小于99.9%。
11.配電箱二次線選用不小于2.5mm2的銅芯塑
四、訂貨須知
1.在什么地方用？要實現什么功能？是否有設計圖紙？
2.需要多大功率？
3.需要什么型號、電子元件是否有品牌要求、數量、尺寸等？
4.其他特殊要求
