一、產品概述：

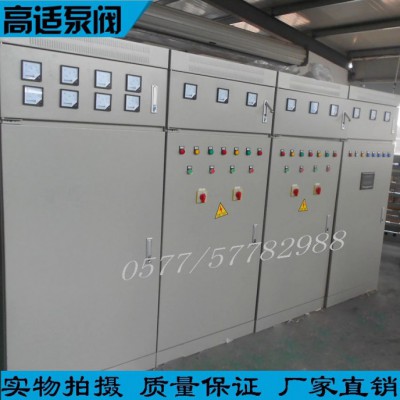

自耦降壓?jiǎn)?dòng)控制柜是利用自耦變壓器降壓起動，以減少電動機起動電流對輸電網絡的影響，并可加速電動機至額定轉速和人為停止電動機。適用于交流50Hz(或60Hz)、電壓為660V及以下、容量為15KW及以下的三相鼠籠型感應電動機，做不頻繁自耦降壓起動。 自耦降壓?jiǎn)?dòng)控制柜是專為水泵產品配套的電氣控制柜，為了使用戶使用的各種水泵安全、可靠、高效地工作，它能夠有效地保護水泵電機的漏電、超溫、缺相、短路、過載、漏水、降壓、自動啟動、切換、停止，對自耦變壓器裝有起動時間的過負荷保護。
二、自耦降壓?jiǎn)?dòng)控制柜產品特點：
自耦降壓?jiǎn)?dòng)控制柜為箱式防護結構，由自耦變壓器、自動開關、交流接觸器、熱繼電器、時間繼電器、過流繼電器、電流表等元件組成，具有過載、斷相保護功能。
1、一般水泵電機采用自耦變壓的辦法，來降低它的起動電流，減少電網和設備的沖擊。2、該設備起動電流小，但起動力矩較大。 3、當設備二次啟動后(二次總啟動時間不能大于120秒)，冷卻4小時后才能進行第二次啟動。4、該設備投資小，維護安裝簡便，備件備品易得。 5、控制功率齊全：液位，壓力、溫度、時間等多種方式電機保護功能齊全： 6、具有短路缺相、過載、漏水、超溫等多種檢測，設計合理、結構緊湊、經濟實用。7、控制方式：1、液位控制：以液位的變化為控制目標;2、壓力控制：以壓力變化為控制目標; 8、切換方式：1、手動切換; 2、自動交替切換; 3、定時自動切換。 9、啟動方式：自藕降壓?jiǎn)?dòng)：?jiǎn)?dòng)時靠自藕變壓器降壓減少電壓和電流，運行時還原至全壓。
二、操作方式：
1.自動操作：合上自動開關，接通電源，紅色指示燈亮，將轉換開關切換到“自動”位置：按“起動”按鈕，電動機開始啟動，紅燈滅，黃燈亮：經欠電流繼電器或時間繼電器自動轉換到全壓運行時，黃燈滅，綠燈亮：按“停止”按鈕，電動機停止運轉。
2.手動操作：合上自動開關，接通電源，紅色指示燈亮，將轉換開關切換到“手動”位置；按“起動”按鈕，紅燈滅，黃燈亮，待電動機轉速接近額定轉速時，再安“運轉”按鈕；當電動機起動電流長期降不到1.5倍額定電流時，時間繼電器進行強迫轉換，電動機轉換到全壓運行，此時黃燈滅，綠燈亮，按“停止”按鈕，電動機停止運轉。
3.采用“遙控”操作方式：將遙控“起動”信號和“停止”按原理接線圖接入相應的端子，便可按自動操作的方法來遙控本起動柜。
三、使用環境：
1.周圍最高空氣溫度不超過+40度，最低溫度不低于-5度。
2.周圍空氣溫度24h的平均值不超過+35度。
3.安裝地點海拔高度不超過2000m。
4.空氣月平均最大濕度不大于90%。
5.在有導電性污染或由于預期的凝露使干燥的非導電性污染變?yōu)閷?dǎo)電的環境。
