T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
執行標準
設計規范：HGJ502
試驗與檢驗：ASME B16.104
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
技術參數
|
T型過濾器主要性能規范 |
|||
|
公稱壓力（Mpa） |
實驗壓力 |
工作溫度（℃） |
過濾精度 |
|
強度（水）（Mpa） |
|||
|
1.6 |
2.4 |
350 |
10-480目（一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。） |
|
2.5 |
3.75 |
||
|
4.0 |
6.0 |
||
主要零件材質
|
T型過濾器主要零件材質 |
|||
|
零件名稱 |
材質 |
||
|
閥體 |
WCB |
CF8 |
CF3 |
|
濾網 |
不銹鋼 |
||
|
墊片 |
石墨 |
PTFE |
|
|

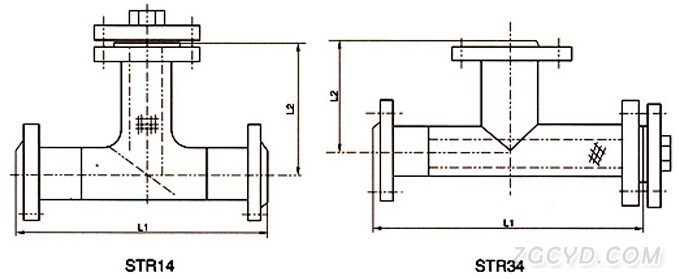

公稱通徑 |
SRT14(直通型) |
SRT34(直角型) |
||||
|
L1 |
L2 |
堵塞 |
L1 |
L2 |
堵塞 |
|
|
50 |
230 |
115 |
M14×1.5 |
230 |
115 |
M14×1.5 |
|
65 |
260 |
130 |
M14×1.5 |
260 |
130 |
M14×1.5 |
|
80 |
280 |
140 |
M14×1.5 |
280 |
140 |
M14×1.5 |
|
100 |
350 |
175 |
M14×1.5 |
350 |
175 |
M14×1.5 |
|
150 |
450 |
225 |
M20×1.5 |
450 |
225 |
M20×1.5 |
|
200 |
500 |
250 |
M20×1.5 |
500 |
250 |
M20×1.5 |
|
250 |
590 |
295 |
M20×1.5 |
590 |
295 |
M20×1.5 |
|
300 |
680 |
340 |
M20×1.5 |
680 |
340 |
M20×1.5 |
|
350 |
790 |
395 |
M22×1.5 |
790 |
395 |
M22×1.5 |
|
400 |
850 |
425 |
M22×1.5 |
850 |
425 |
M22×1.5 |
|
500 |
1000 |
500 |
M22×1.5 |
1000 |
500 |
M22×1.5 |
|
600 |
1200 |
600 |
M22×1.5 |
1200 |
600 |
M22×1.5 |

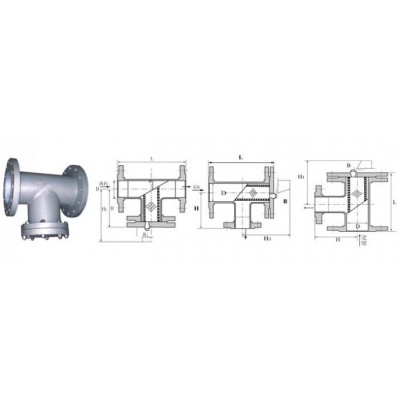

結構圖片
