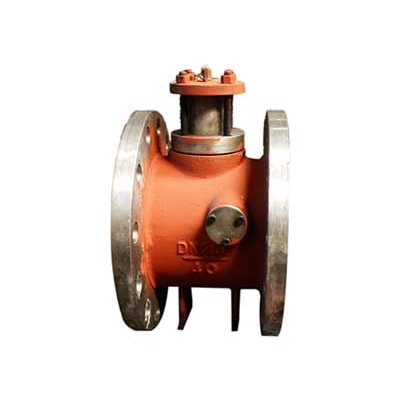

管道自力控制閥使用說明書產品介紹

管道自力控制閥是我公司工程技術人員參照國內外同類型的先進產品進行設計。吸收微阻緩閉止回閥、液控止回蝶閥、多功能水利控制閥的基礎上研制而成，是水泵控制閥的換代新產品。它兼具電動閘、電動蝶閥以及止回閥的功能，并通過快關和緩閉的動作來消除水錘危害，保護水泵及管網系統安全。該閥是當前國內外結構穎、性能、進行可靠的泵站新型控制設備，主要用于自動化給排水泵站的離心泵、冶金、石化、水利、市政、環保等行業供排水系統。

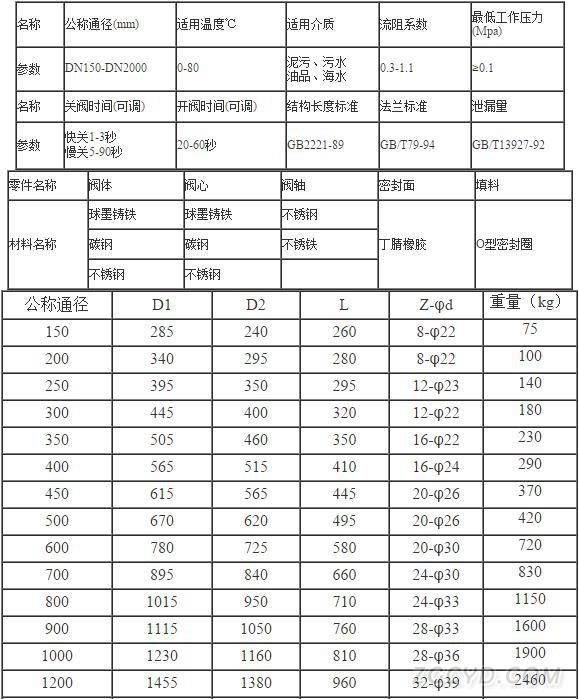

技術參數

工作原理

1、開閥

當水泵啟動后進口端水經過、過濾器、閘閥、高壓管、進入活塞缸下部，在水的壓力下推動活塞上下帶動小閥板緩慢開啟，大閥板在水力的推動下與小閥板同時開啟，完成開閥。

2、關閥

停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截?cái)?0%的水流，出口端的回水壓力水進入過濾器、閘閥、高壓管、進入活塞缸上部，在水的壓力下推動活塞帶動小閥板緩慢關閉，最終實現關閉。

主要特點

1、管道自力控制閥結構；本閥門由閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。

2、管道自力控制閥工作原理：手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門在泥沙和雜物較多的一些情況下(如黃河水質，污水處理系統等)，閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊情況，閥門開關時水錘很大，導致閥門開關時響聲巨大，甚至造成事故。我公司自成立以來，一直致力于水泵出口控制閥的研制與生產，為能徹底解決這些問題，我公司研發了管道自力控制閥。管道自力控制閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。管道自力控制閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同情況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統?？蓮V泛應用于電力、環保、冶金、石化、水利、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構穎、性能、運行最可靠的泵站新型控制設備。

管道自力控制閥也就通常所說的管力閥，現如今在水泵出口使用中產品之一。

當水泵啟動后進口端水經過、過濾器、閘閥、高壓管、進入活塞缸下部，在水的壓力下推動活塞上下帶動小閥板緩慢開啟，大閥板在水力的推動下與小閥板同時開啟，完成開閥。停泵時閥內流速急劇降低，大閥板在重力的作用下快速關閉，截?cái)嗟乃?，出口端的回水壓力水進入過濾器、閘閥、高壓管、進入活塞缸上部，在水的壓力下推動活塞帶動小閥板緩慢關閉，最終實現關閉。、管道自力控制閥結構；本閥門由閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
