300X緩閉式止回閥是安裝在高層建筑給水系統、城市供水工程以及其它給水系統的水泵出口處,防止介質倒流、水錘及水擊現象的智能型閥門。

結構形式

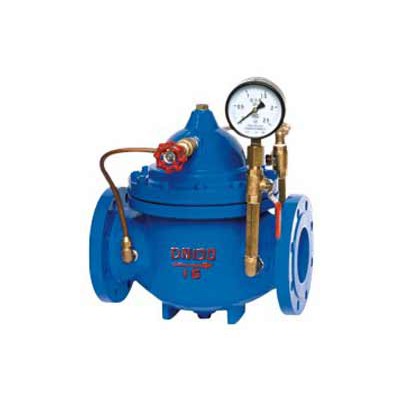

  300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表及水力控制接管系統組成。

工作原理

  當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。

當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

300X緩閉止回閥輸入?yún)?shù)

  壓力等級: PN10 、PN16、 PN25

  隔 膜 式: DN20-DN450

  活 塞 式: DN500-DN750

  介質溫度: 0～80℃
