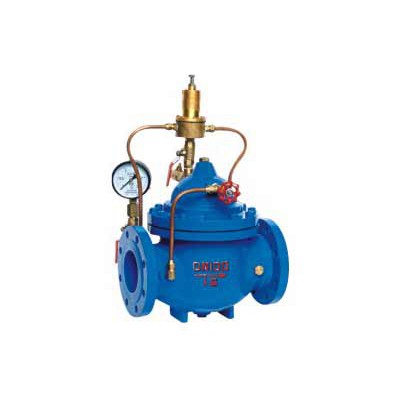

500X泄壓閥廣泛用于消防、城市供水工程及其它供水管網系統。以防止系統超壓或維持消防供水系統的壓力, 消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置。

結構形式

500X泄壓閥由導閥、針閥、球閥、微形過濾器、壓力表及水力控制接管系統組成。

工作原理

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、A球閥、泄壓/持壓導閥、B球閥流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過C球閥放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。

2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，C球閥常閉或用絲堵?lián)Q下。

產品輸入?yún)?shù)

壓力等級: PN10 、PN16、 PN25

隔膜式: DN20-DN450

活塞式: DN500-DN750

介質溫度: 0～80℃
