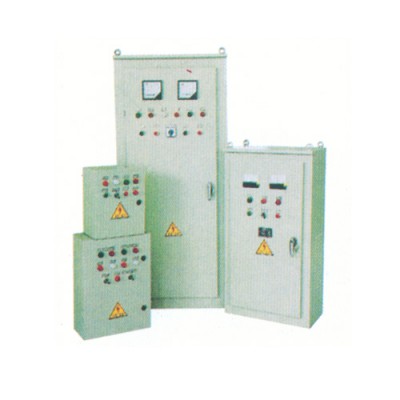

JJ1系列自藕減壓起動控制柜

單價	面議對比
詢價	暫無
瀏覽	526
發貨	付款后3天內
品牌	上海高適泵閥
控制電機功率	15-110KW
控制電壓	380V
控制水泵臺數	1~5臺
過期	長期有效
更新	2021-03-24 18:00

聯系方式

加關注0

上海高適泵閥有限公司

企業會員第11年

資料通過增廣產業帶認證

保證金未繳納

上次登錄 2020-03-22 •
869852709@qq.com
0577-83902066
葛經理 (先生)

進入主頁 更多產品

詳細說明

JJ1自耦減壓起動控制柜適用于交流50Hz、電壓為660V及以下、容量315KW及以下的三相鼠籠感應電動機，作不頻繁自耦起動。利用自耦變壓器減壓起動，以減少電動機啟動電流對輸電網絡的影響，并可加速電動機至額定轉速和人為停止電動機。

一、特點：
　JJ1自耦減壓起動控制柜為箱式防護結構，由自耦變壓器、自動開關、交流接觸器、熱繼電器、時間繼電器、過流繼電器、電流表等元件組成。工作方式有手動、自動、遙控三種。手動和自動方式由轉換開關進行。遙控輸入接線端子，以備遙控方式操作之用。對電動機具有過負荷、斷相、短路等保護。對自耦變壓器裝有啟動時間的過負荷保護。

二、操作方式：
　 1.自動操作：合上自動開關，接通電源，紅色指示燈亮，將轉換開關切換到“自動”位置：按“起動”按鈕，電動機開始啟動，紅燈滅，黃燈亮：經欠電流繼電器或時間繼電器自動轉換到全壓運行時，黃燈滅，綠燈亮：按“停止”按鈕，電動機停止運轉。
　 2.手動操作：合上自動開關，接通電源，紅色指示燈亮，將轉換開關切換到“手動”位置；按“起動”按鈕，紅燈滅，黃燈亮，待電動機轉速接近額定轉速時，再安“運轉”按鈕；當電動機起動電流長期降不到1.5倍額定電流時，時間繼電器進行強迫轉換，電動機轉換到全壓運行，此時黃燈滅，綠燈亮，按“停止”按鈕，電動機停止運轉。
　 3.采用“遙控”操作方式：將遙控“起動”信號和“停止”按原理接線圖接入相應的端子，便可按自動操作的方法來遙控本起動柜。
　　
三、使用環境：
　1.周圍最高空氣溫度不超過+40度，最低溫度不低于-5度。
　2.周圍空氣溫度24h的平均值不超過+35度。
　3.安裝地點海拔高度不超過2000m。
　4.空氣月平均最大濕度不大于90%。
　5.在有導電性污染或由于預期的凝露使干燥的非導電性污染變?yōu)閷?dǎo)電的環境。

。
