影像測量?jī)x、工具顯微鏡、投影儀等由于視野很小，在測量時必須一動移動坐標臺一邊逐個位置進行測量，極為耗時。O型圈尺寸測量?jī)x最大成像范圍達ø250mm，此范圍以內的O型圈可整體成像，按一鍵即可瞬間一次性完成外徑，內徑，線徑，同心度等所有尺寸的測量。

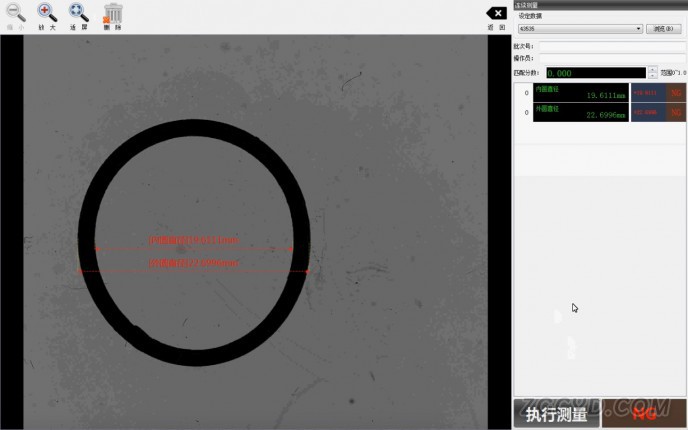

周長換算直徑，還原真實尺寸
O型圈屬柔性物體，極易變形，非真圓。影像測量?jī)x、投影儀等測量直徑時，只在圓邊上選取若干點，擬合出真圓來側定直徑，必然存在較大誤差。O型圈尺寸測量?jī)x即可選擇以擬合的方式，又可以測周長的方式換算直徑。

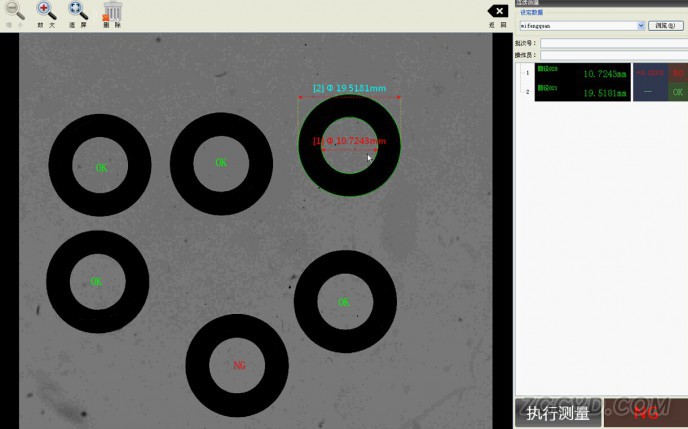

一次可同時測量多個
可以一次性在平臺上放置多個O型圈，對放置的位置無任何要求。軟件對每個工件的位置進行鎖定，一次性同時測量，大大提高測量效率。
可以測量各類異形件
軟件包含了多種測量工具，除了實際存在的點，線，圓等基本圖形工具外，還可擬合出各類虛擬的輔助工具，通過這些測量工具，輕松完成各類狀形各異的零件的尺寸測量。
技術參數：
|
型號 |
SOVG250 |
SOVG220 |
SOVG170 |
SOVG120 |
SOVG100 |
|
測量范圍 |
Φ250 |
Φ220 |
Φ170 |
Φ120 |
Φ100 |
|
測量精度（μm） |
±15 |
±10 |
±10 |
±7 |
±5 |
|
景深 |
70 |
70 |
50 |
30 |
20 |
|
圖像傳感器 |
500萬像素 |
||||
|
軟件 |
OVG O型圈專用測量軟件 |
||||
|
工作環境 |
溫度5~35℃ 濕度20~80% |
||||
|
保質期 |
一年 |
||||
產品功能：
|
測量功能 |
O型圈直徑（擬合圓直徑，周長換算直徑可選）、線徑、圓心距、橢圓度等等 |
|
異型件測量 |
可點，線，圓，弧，角度等多種測量工具和要素，對圖像上的兩點距離，線距，圓直徑，角度，弧度，R角，點線距離等幾乎所有的二維幾何測量。 |
|
報告導出 |
EXCEL方式報告導出 |
|
統計分析 |
總數量、OK數、NG數、合格率、最大值、最小值、平均值、6σ 、 4σ 、 3σ 、 CP 、CPK等等 |
|
公差計算 |
輸入標準值和公差，軟件自動計算出實際值與標準值之間差值 |
|
報警功能 |
自動識別合格/不合格（OK/NG），并報警提示 |
