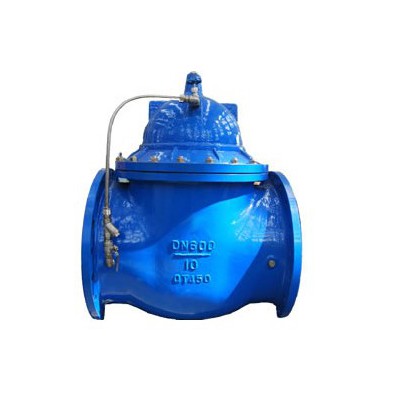

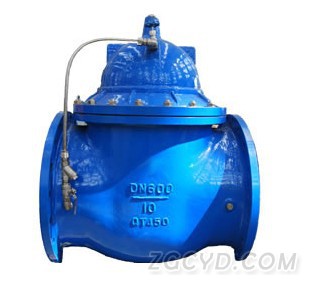

300X（HH741X）型 PN10~PN25 緩閉式止回閥具有開啟和關閉速度調控的逆止功能，閥門安裝后能有效控制水泵在啟動與停止運轉時會自動調節到最佳開啟與關閉的速度。適用于礦企業、高層建筑由水泵直接給排水系統中，減小水錘及水擊現象產生，以達到安全關閉的效果。



主要外形和連接尺寸

公稱口徑 DN	主要外形尺寸和連接尺寸
	L	W	W1	H	H1	F
BY200X-10 BY200X-16 BY200X-25
20	180	282	220	172	106	116
25	180	282	220	172	106	116
32	180	282	220	172	106	116
40	240	320	210	265	210	170
50	240	320	210	265	210	170
65	250	330	215	310	215	180
80	285	350	220	350	245	210
100	360	410	230	460	305	275
125	400	420	245	520	365	310
150	455	430	260	570	415	355
200	585	440	280	695	510	460
250	650	450	300	780	560	500
300	800	460	320	905	658	580
350	860	470	340	1025	696	640
400	960	480	360	1080	735	715
450	1075	530	395	1030	610	780
500	1075	580	420	1135	665	830
600	1230	600	445	1270	725	920
700	1650	730	495	1460	865	980
800	1750	830	530	1640	925	1050
